電源適配器做CE認證時，需要做安規（safety）測試和電磁兼容性（EMC）測試，其中Safety (也稱為LVD)測試中，經常會涉及安規元器件清單。

  同時，安規元器件又會涉及到Y電容，很多同學很難分清楚Y1 和Y2電容，Y1電容和Y2電容都是安規元器件清單里的Y電容系列，在各種產品的電路板中起著保護使用者安全的作用。

  那么如何簡單的區分Y1電容和Y2電容呢？  今天小編就帶著大家一起學習一下：

  第一點：耐電電壓不同

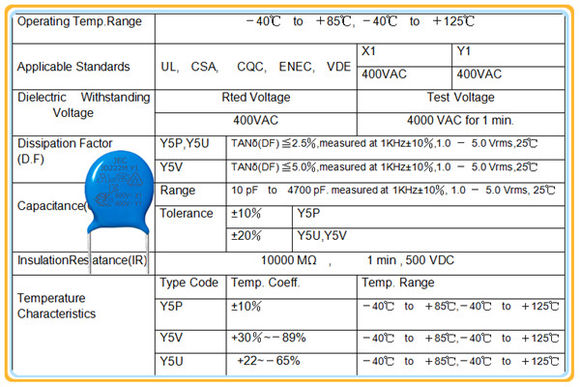

     Y1電容額定電壓是400VAC，耐壓可以達到4000VAC；

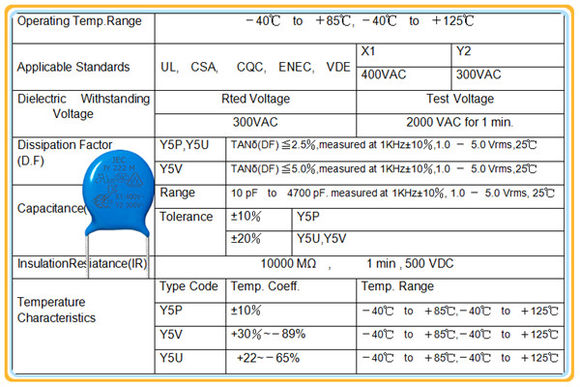

     Y2電容額定電壓是300VAC，耐壓可以達到2600VAC；

  第二點：腳距不同

     Y1電容的常規腳距是10mm；

     Y2電容的常規腳距是7.5mm；

  第三點：絕緣類型不同

     Y1電容屬于雙重絕緣或者說加強絕緣；

     Y2電容屬于基本絕緣或附加絕緣；

  第四點：使用場合不同

     Y1電容用于跨接一二次側；

     Y2電容用于跨接一次側對保護大地；

  第五點：體積不同

  容量相等的情況下，Y1電容的體積要比Y2電容的稍稍大一點。

   以上是小編的簡單總結，僅供各位工程師在使用Y電容的時候參考。若有任何疑問，都請及時聯系本司客服：0755-26966362
